Ремни клиновые

Ремни клиновые

Ремни приводные клиновые нормальных сечений ГОСТ 12841-89

Предназначены для приводов станков, промышленных установок и стационарных сельскохозяйственных машин. Резинотканевые. Интервал работоспособности: от -30 до +60 °С. Профили: Z (0); А; В (Б); С (В); D (Г).
Обозначение типоразмера: Ремень клиновой А-100, где
А- сечение ремня;
1000 — номинальная расчетная длина ремня (мм)


Обозначение сечения
ремня, мм
W, ммT, мм
Z (O) 10 6
A 13 8
В (Б) 17 11
С (В) 22 14
Д (Г) 32 20
Е (Д) 38 23,5

Сечение клиновых ремней, регламентируемое ГОСТом 1284.1-3-89, определяет использование этой продукции в качестве приводов станков, установок промышленного назначения и сельскохозяйственных машин.

Для нормального функционирования подобных приводов окружающий воздух должен иметь температуру в пределах +60 °C, но не ниже -30 °C!

Работа клинового ремня, выполняющего функции привода, основывается на том, что крутящий момент передается от одного вала механизма к другому посредством шкивов. При этом рабочими поверхностями таких ремней следует считать их боковые грани. Требования ГОСТа регламентируют длину клиновых ремней, но в то же время существует возможность договориться с изготовителем по поводу выпуска специфичных образцов данной продукции с длиной, отличной от установленных стандартов. В рамках эксплуатации клиновых ремней принято разделять их на несколько классов: 0–IV.

Размеры клиновых ремней

Каждый клиновый ремень может характеризоваться несколькими параметрами: L – длина (зависит от класса), W – ширина основания, являющегося большим, Т – высота, Wp – расчетная ширина. В качестве дополнительной информации при характеристике профилей введем параметр C, отображающий, сколько может вместить клиновых ремней 3-х тонный контейнер в своем максимуме.

  1. Z (О): L – от 560 до 1600 мм, W – 10 мм, T – 6 мм, Wp – 8,5 мм, С – 5000 шт.
  2. A: L – от 630 до 4500 мм, W – 13 мм, T – 8 мм, Wp – 11 мм, С – 3500 шт.
  3. B (Б): L – от 710 до 9000 мм, W – 17 мм, T – 11 мм, Wp – 14 мм, С – 3000 шт.
  4. C (В): L – от 1400 до 9500 мм, W – 22 мм, T – 14 мм, Wp – 19 мм, С – 2500 шт.
  5. D (Г): L – от 1800 до 11200 мм, W – 32 мм, T – 19 мм, Wp – 27 мм, С – 1500 шт.
  6. E (D): L – от 4000 до 10600 мм, W – 38 мм, T – 23,5 мм, Wp – 32 мм, «пятитонник» –1000 шт.

Конструктивные особенности клинового ремня

Клиновый ремень представляет собой изделие, состав которого обусловливается следующими слоями:

  • несущий слой выполнен из материала, созданного на основе химических волокон, а также для формирования этого слоя может применяться кордшнур или кордная ткань;
  • резина;
  • оберточная ткань.

При этом ремни этого типа изготавливаются с учетом определенных требований:

  • заделка шва на оберточной ткани должна осуществляться максимально плотно с обработкой его поверхности до гладкого состояния;
  • рабочие поверхности рассматриваемой продукции не должны содержать заусенцы, нити (торчащие), трещины, складки и выступы, которые также недопустимы и в нижнем основании ремней;
  • прямолинейность и выпуклость – это обязательные физические характеристики большего основания, а прямолинейность и вогнутость – меньшего основания.

Потребитель вправе требовать, чтобы клиновые ремни для приводов машин были упакованы комплектно. Здесь имеется в виду такая комплектация, когда все ремни упаковки предназначены для работы в групповом приводе. Каждый комплект – это ремни одного класса, сечения, сорта, а также они должны относиться к одной группе. Если фиксируется выбраковка одного ремня комплекта, то замене подлежит весь комплект. Не допускается комплектация механизмов как новыми, так и старыми клиновыми ремнями одновременно.

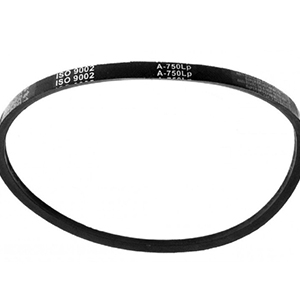

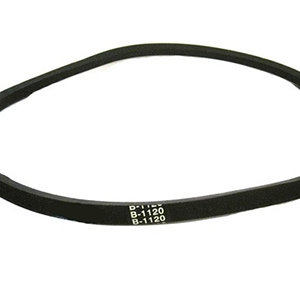

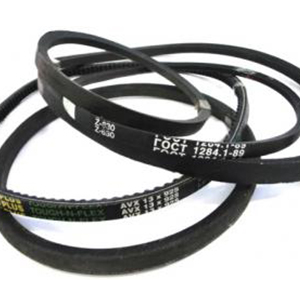

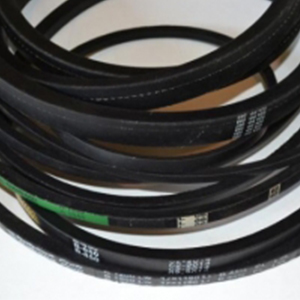

Ремни клиновые в нашем каталоге:
